Тепловые насосы (воздух-воздух)

Тепловой насос “воздух-воздух”: принцип действия, устройство, подбор и расчеты

   Любой теплонасос относится к оборудованию из сферы альтернативной энергетики. Он забирает тепловую энергию воздушных масс на улице, из окружающего пространства в помещении, чтобы обогреть ею жилые и нежилые объекты.

При этом не используются какие-либо сгораемые виды топлива.

   Внешне тепловой насос (ТН) воздух-воздух похож на инверторный кондиционер, сплит-систему из наружного и внутридомового блока.

А по принципу действия он больше напоминает холодильник, только действует “наоборот”. Но в отличие от них обоих этот теплонасос способен как охлаждать, так и нагревать воздушные массы в доме.

Принцип действия и внутреннее устройство

   В основе работы ТН воздух-воздух лежит нехитрое физическое явление термодинамики – жидкость при испарении охлаждает поверхность, с которой она рассевается. Например, пар над кружкой с горячим чаем демонстрирует тот же эффект.

На этом принципе работает и обычный холодильник. Внутри него расположены трубки, по которым циркулирует хладагент под высоким давлением. Он забирает тепло из внутреннего пространства морозильной камеры, слегка нагреваясь при этом.

Потом собранное тепло отдается в воздух комнаты посредством теплообменника (решетки сзади холодильника).

   А чтобы после хладагент остыл до рабочих температур, он сжимается в компрессоре. Причем за цикл работы фреон внутри системы компрессор-конденсатор-испаритель постоянно переходит из газообразного состояния в жидкое и обратно.

Воздушный тепловой насос функционирует абсолютно аналогично. Только тепло он берет с улицы, а не из закрытого морозильника. Даже если снаружи мороз, то в атмосфере все равно есть немало тепловой энергии

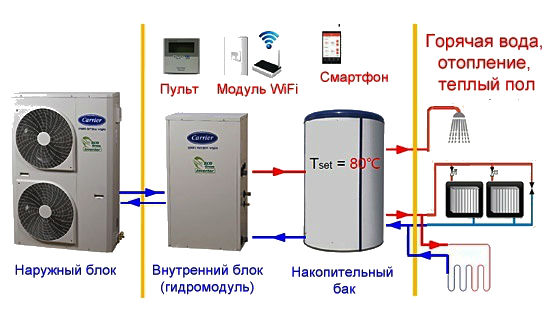

   Состоит тепловой насос воздух-воздух из таких элементов:

  • компрессора;

  • испарителя с вентилятором принудительного обдува;

  • расширительного клапана;

  • медных трубок для перекачки фреона между улицей и домом;

  • конденсатора с вентилятором подачи нагретого воздуха в помещение.

Первые три элемента составляют внешний блок, а последний относится к внутренней части теплонасоса. Теплоизолированные трубки из меди предназначены для непрерывного перемещения теплоносителя между этими модулями сплит-системы.

   Алгоритм работы теплового насоса воздух-воздух выглядит следующим образом:

  • Уличный воздух втягивается вентилятором в наружный блок и прогоняется сквозь ребра внешнего испарителя. Циркулирующий по теплообменнику фреон вбирает в себя имеющуюся в нем тепловую энергию, переходя при этом в газообразное состояние.

  • Далее газ попадает в конденсатор, где сжимается. А потом он перекачивается по медным трубам во внутренний блок.

  • В расположенном в доме конденсаторе газ переходит обратно в жидкость, передавая тепло внутрикомнатному воздуху.

  • Затем излишнее давление стравливается посредством расширительного клапана, и жидкий фреон опять отправляется в первичный испаритель.

   Значение температуры фреона, поступающего во внешний блок, всегда ниже температуры окружающей среды. Поэтому он всегда забирает тепло из атмосферы.

   Но уровень “охлаждения” теплоносителя в системе постоянен, а наружная температура постоянно колеблется. По этой причине при сильных морозах ТН теряет свою эффективность.

   Но уровень “охлаждения” теплоносителя в системе постоянен, а наружная температура постоянно колеблется. По этой причине при сильных морозах ТН теряет свою эффективность.

Плюсы и минусы воздушного теплонасоса

  У каждой технически сложной системы имеются свои достоинства и недостатки. Рекламные проспекты это одно, а в реальности владельцы тепловых насосов рискуют столкнуться с определенными проблемами.

   Установки обогрева/охлаждения типа «воздух-воздух» выгодны, по ряду причин.

К числу основных плюсов относят:

  • Универсальность. Системы позволяют отапливать и остужать помещения в зависимости от назначения комнаты, потребностей и от климатического сезона.

  • Экологичность. Дают возможность полностью отказаться от сжигания природного газа, угля, дров и т.п., засоряющих природную среду продуктами горения.

  • Простота монтажа. Собрать систему из составляющих заводского производства не составит труда. Можно собственноручно соорудить тепловой насос из подручных средств.

  • Пожаробезопасность. Процесс получения тепла не связан с применением горючего. Даже нарушения в работе установки не смогут повлечь возгораний.

  • Экономичность. Привлекают высоким коэффициентом теплоотдачи при минимальных затратах  (на потребленный 1 кВт электроэнергии они выдают 4–5 кВт тепла). К тому же, быстро окупаются.

  • Доступность по цене. Стоимость систем заводского изготовления позволяет приобрести тепловой насос практически всем желающим. Собственноручно изготовленная установка будет практически бесплатной.

  • Удобство эксплуатации. Самый технически сложный прибор в системе – компрессор, с обслуживанием которого трудно не справиться. С характерной для тепловых насосов нагрузкой компрессоры редко выходят из строя раньше обещанного производителем срока.

Для организации отопления в одной комнате достаточно установить сплит-систему, повесив на фасаде внешний модуль, а на внутренней стене – конвектор. Чтобы обогреть несколько помещений придется обустраивать каналы распределения нагретого воздуха.

   Все управление тепловым насосом воздух-воздух осуществляется встроенной автоматикой. Особого внимания уделять работе и настройке этой системе не придется. Надо будет только регулярно чистить воздушные фильтры и иногда их менять.

Среди отрицательных сторон теплонасосов можно упомянуть:

  • пусть и незначительный, но все же шумовой фон;

  • прямую зависимость эффективности системы от внешней температуры;

  • рост электропотребления при похолодании на улице;

  • постоянно висящую в воздухе пыль из-за непрерывной работы вентилятора и конвекции воздуха в комнате;

  • зависимость от электроснабжения (для бесперебойной работы потребуется генератор).

При температурах снаружи до -10°С все работает прекрасно, забираемого с улицы тепла вполне хватает для создания в доме комфортных условий. Но при дальнейшем похолодании эффективность насоса резка падает.

Если коттедж построен в местности с холодным климатом и сильными морозами по зиме, то без дополнительного котла или камина не обойтись.

   Для обустройства воздушного обогрева такие системы подходят идеально. Минимум трат электроэнергии, усилий для монтажа и проблем с обслуживанием. Но ими нельзя нагреть воду. Для этого придется дополнительно ставить бойлер или подключаться к централизованным сетям.

   Тепловые насосы воздух-воздух являются оптимальным способом обогрева зданий, построенных из дерева или СИП. У таких строений низкие теплопотери, мощностей воздушного теплонасоса для их отопления хватает с избытком.

Подбор и расчеты теплового насоса

   Теплонасос воздух-воздух будет эффективен, только если его правильно подобрать. Необходимо заранее рассчитать его мощность в зависимости от квадратуры дома. А уже потом смотреть какие у разных производителей цены.

При расчетах используется коэффициент энергоэффективности СОР (отношение мощности ТН к затраченной энергии).

При “тепличных условиях” он нередко достигает 4–5 пунктов, а самые современные модели до 7–8. Однако при падении температуры на улице до -15–20°С этот показатель резко падает всего лишь до двойки.

   При расчете воздушного отопления необходимо учесть:

  • теплоизоляцию и инсоляцию помещений;

  • площадь комнат;

  • количество проживающих в коттедже;

  • общие климатические условия местности, где стоит дом.

Для большинства домов на каждые десять квадратных метров необходимо порядка 0,7 кВт мощности теплового насоса. Но все здесь достаточно условно. Если потолки выше 2,7 м или стены и окна плохо утеплены, то тепла потребуется больше.

Производителей тепловых насосов воздух-воздух немало и в Азии и в Европе.

   Хорошие отзывы имеют системы от Leberg, Neoclima, Lessar, Vaillant, Mitsubishi, Gree, Carrier, Cooper&Hunter, Panasonic и Chigo. Практически все их модели адаптированы к отечественным условиям эксплуатации и неплохо себя зарекомендовали.

   Даже при перепадах напряжения они не ломаются, продолжая после включения электричества работать исправно.

Цена зависит не только от мощности агрегата, но и от дополнительного функционала и страны изготовления.

Отдельные модели дополняют:

• фильтрами очистки и обеззараживания воздуха;
• резервными нагревателями;
• электрогенераторами;
• GSM-модулями для управления системой;
• ионизаторами и озонаторами.

Практика показывает, что при морозах ниже -20 °С в обогреваемых только тепловым воздушным насосом помещениях становится прохладно. И для комфорта в комнатах без дополнительного обогревателя не обойтись.

Однако в регионах, где подобные заморозки редки, ТН вполне эффективен и оправдывает потраченные деньги с лихвой за счет экономии энергоресурсов.
